Bei einer Kanalinspektion wird der Zustand eines Rohrsystems oder Kanals systematisch erfasst und bewertet. Dazu gehören strukturelle Schäden wie Risse oder Rohrbrüche, Ablagerungen, Undichtigkeiten, Wurzeleinwüchse sowie Verformungen. Die Ergebnisse bilden die Grundlage für alle weiteren Entscheidungen rund um Kanalreinigung, Kanalreparatur oder eine umfassende Kanalsanierung. In diesem Artikel beantwortest du alle wichtigen Fragen rund um Ablauf, Ergebnisse und gesetzliche Anforderungen der Kanalinspektion.
Wie läuft eine Kanalinspektion technisch ab?

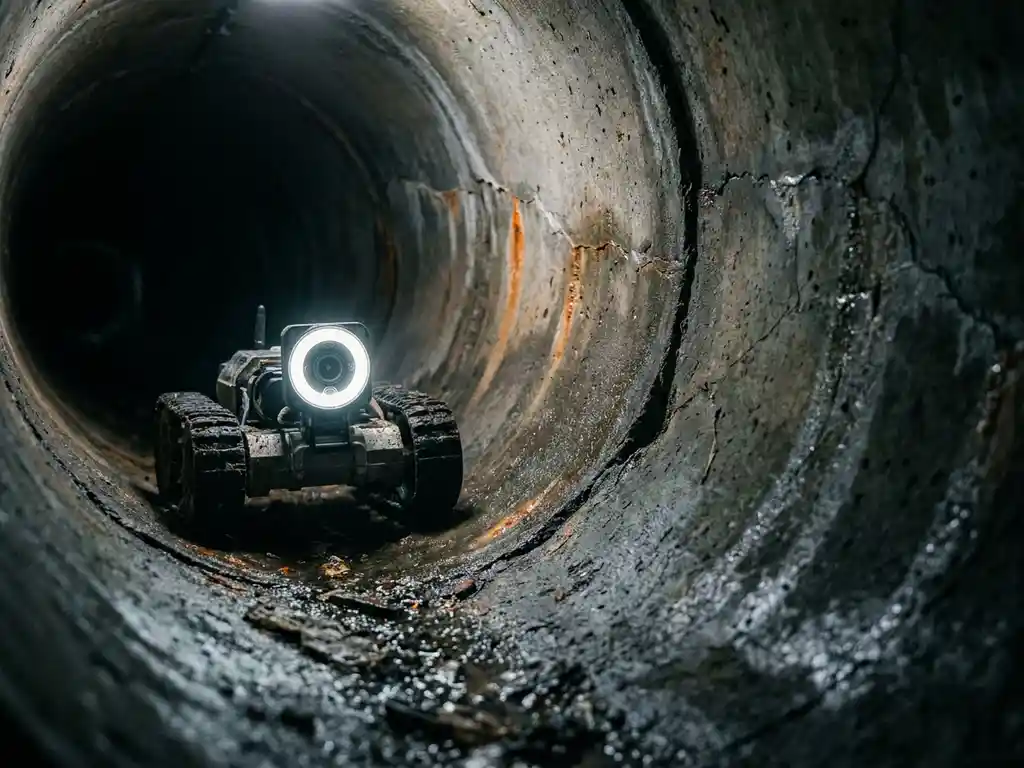

Eine Kanalinspektion läuft in der Regel kameragestützt ab: Eine ferngesteuerte Inspektionskamera fährt durch das Rohr oder den Kanal und überträgt Live-Bilder an einen Operator an der Oberfläche. Der gesamte Vorgang wird aufgezeichnet und dokumentiert. Vor der Kamerabefahrung findet meist eine Kanalreinigung statt, damit Ablagerungen die Sicht nicht behindern.
Die technische Ausrüstung für eine Kanalinspektion hat sich in den letzten Jahren erheblich weiterentwickelt. Neben klassischen Schwenkkopfkameras kommen heute auch Systeme mit 360-Grad-Optik, Laserprofilmessung und Sonar-Technologie zum Einsatz. Diese Verfahren ermöglichen es, selbst kleine Veränderungen im Rohrquerschnitt oder in der Wandstruktur zuverlässig zu erkennen.
Der typische Ablauf einer Kanalinspektion sieht so aus:
- Vorbereitung: Kanalreinigung, um Ablagerungen zu entfernen
- Einfahrt der Kamera in den Schacht oder Einstiegsbereich
- Durchfahrt durch das Rohrsystem mit kontinuierlicher Bildaufzeichnung
- Echtzeit-Bewertung durch den Operator nach definierten Schadensklassen
- Erstellung eines detaillierten Inspektionsberichts gemäß Norm
Für schwer zugängliche Bereiche oder sehr kleine Nennweiten stehen spezielle Miniaturkameras und Robotersysteme zur Verfügung. Bei größeren Kanälen kann die Inspektion auch durch eine Begehung ergänzt werden, sofern dies sicherheitstechnisch zulässig ist.
Welche Schäden und Mängel werden bei einer Kanalinspektion erfasst?
Bei einer Kanalinspektion werden alle sichtbaren Schäden und Mängel am Rohr oder Kanal systematisch erfasst und klassifiziert. Dazu zählen Risse, Scherbenbildung, Rohrbrüche, Korrosion, Inkrustierungen, Wurzeleinwüchse, Verformungen, Undichtigkeiten an Verbindungen sowie fehlerhafte Anschlüsse. Jeder Befund wird nach DIN EN 13508 kodiert und in einem Protokoll festgehalten.
Die Klassifizierung der Schäden folgt einem einheitlichen System, das eine vergleichbare Bewertung unterschiedlicher Kanäle ermöglicht. Dabei wird unterschieden zwischen:
- Strukturellen Schäden: Risse, Brüche, Verformungen, die die Tragfähigkeit des Rohres beeinträchtigen
- Betrieblichen Mängeln: Ablagerungen, Verstopfungen, Fremdkörper, die den Abfluss behindern
- Dichtheitsmängeln: Undichte Muffen, schadhafte Anschlüsse oder Infiltration von Grundwasser
- Konstruktiven Abweichungen: Falsch ausgerichtete Rohre, Gegensteigungen oder fehlerhafte Einläufe
Besonders wichtig ist die genaue Lokalisierung jedes Schadens. Moderne Inspektionssysteme erfassen die Position im Rohr auf den Zentimeter genau, was für eine spätere Kanal Punktreparatur entscheidend ist. So lässt sich gezielt sanieren, ohne unnötig große Rohrabschnitte austauschen oder öffnen zu müssen.
Was sind die Unterschiede zwischen Dichtheitsprüfung und Kanalinspektion?
Die Kanalinspektion ist eine visuelle Zustandserfassung des Rohrsystems, während die Dichtheitsprüfung gezielt testet, ob ein Rohr oder Kanal flüssigkeitsdicht ist. Beide Verfahren ergänzen sich, ersetzen sich aber nicht gegenseitig. Eine Kanalinspektion kann Undichtigkeiten sichtbar machen, eine Dichtheitsprüfung weist sie messtechnisch nach.
Bei der Dichtheitsprüfung wird das Rohr oder ein Rohrabschnitt mit Wasser oder Luft unter Druck gesetzt. Sinkt der Druck innerhalb eines definierten Zeitraums unter einen Grenzwert, gilt das Rohr als undicht. Dieses Verfahren liefert keine Bilder, aber belastbare Messwerte.
Die Kanalinspektion hingegen zeigt, wo und wie ein Schaden aussieht, gibt aber keine direkte Aussage darüber, ob ein Riss bereits zu einem Wasserverlust führt. Deshalb werden beide Verfahren in der Praxis oft kombiniert: Zuerst erfolgt die optische Inspektion, anschließend eine Dichtheitsprüfung an auffälligen Stellen. Das Ergebnis ist eine vollständige Zustandsbewertung als Grundlage für eine fundierte Entscheidung zur Kanalreparatur oder grabenlosen Kanalsanierung.
Wann ist eine Kanalinspektion gesetzlich vorgeschrieben?
Eine Kanalinspektion ist in Deutschland dann gesetzlich vorgeschrieben, wenn es sich um Kanäle in Wasserschutzgebieten handelt, bei der Abnahme neuer Leitungen oder bei begründetem Verdacht auf Schäden. Die genauen Fristen und Anforderungen regeln die jeweiligen Landeswassergesetze sowie kommunale Entwässerungssatzungen, die von Gemeinde zu Gemeinde unterschiedlich sein können.
Grundsätzlich gilt: Betreiber von Abwasseranlagen sind nach dem Wasserhaushaltsgesetz (WHG) verpflichtet, ihre Anlagen in einem ordnungsgemäßen Zustand zu halten und regelmäßig zu überwachen. Das schließt die Kanalinspektion als zentrales Instrument der Zustandserfassung ein.
Für private Grundstückseigentümer schreiben viele Kommunen inzwischen ebenfalls Inspektionen vor, insbesondere für Leitungen in der Nähe von Gewässern oder in Trinkwasserschutzgebieten. Wer unsicher ist, ob für sein Grundstück eine Prüfpflicht besteht, sollte beim zuständigen Tiefbauamt oder der kommunalen Abwasserbehörde nachfragen. Die Fristen für bereits bestehende Leitungen variieren, liegen aber häufig zwischen zehn und dreißig Jahren.
Was passiert nach der Kanalinspektion mit den Ergebnissen?
Nach einer Kanalinspektion werden die Ergebnisse in einem normierten Inspektionsbericht dokumentiert, der alle erfassten Schäden mit Position, Schadensklasse und Bildmaterial enthält. Auf Basis dieses Berichts wird eine Zustandsbewertung vorgenommen, aus der sich die Dringlichkeit und Art der notwendigen Maßnahmen ableiten lässt.
Die Auswertung folgt in der Regel der DIN EN 13508, die eine einheitliche Kodierung und Klassifizierung von Schäden im Kanalnetz vorgibt. Anhand der Schadensklassen lässt sich priorisieren: Welche Stellen müssen sofort saniert werden, welche können mittelfristig beobachtet werden?
Mögliche Folgemaßnahmen nach einer Kanalinspektion sind:
- Gezielte Kanalreparatur oder Kanal Punktreparatur bei lokal begrenzten Schäden
- Langstreckensanierung durch Inliner-Verfahren bei weitreichenden Schäden
- Erneute Kanalreinigung bei starken Ablagerungen ohne strukturelle Schäden
- Dichtheitsprüfung zur Verifikation von Undichtigkeitsverdacht
- Beobachtung und erneute Inspektion in einem definierten Zeitraum bei geringen Befunden
Der Inspektionsbericht dient außerdem als rechtliche Dokumentation gegenüber Behörden und als Grundlage für Fördermittelanträge bei der nachhaltigen Kanalsanierung. Ein gut geführtes Kanalkataster, das alle Inspektionsergebnisse über Jahre hinweg speichert, ermöglicht außerdem eine vorausschauende Instandhaltungsplanung.
Wie oft sollte ein Kanal inspiziert werden?
Ein Kanal sollte in der Regel alle zehn bis fünfzehn Jahre inspiziert werden, sofern keine besonderen Risikofaktoren vorliegen. Bei älteren Leitungen, aggressiven Böden, hoher Belastung oder bekannten Vorschäden empfehlen Fachleute kürzere Intervalle von fünf bis zehn Jahren. Gesetzliche Mindestfristen können je nach Bundesland und Lage der Leitung davon abweichen.
Die Häufigkeit der Kanalinspektion hängt von mehreren Faktoren ab:
- Alter der Leitung: Ältere Rohre aus Steinzeug oder Beton benötigen häufigere Kontrollen als neuere Kunststoffrohre
- Lage: Leitungen in Wasserschutzgebieten oder unter stark befahrenen Straßen unterliegen höherem Risiko
- Vorgeschichte: Wer bereits Schäden oder Verstopfungen hatte, sollte häufiger prüfen lassen
- Art des Abwassers: Industrielle Abwässer belasten Rohre stärker als häusliches Schmutzwasser
Für kommunale Netzbetreiber ist eine systematische Inspektionsstrategie besonders wichtig. Sie ermöglicht es, den Zustand des gesamten Kanalnetzes im Blick zu behalten und Investitionen in Kanalreparatur oder Kanalsanierung gezielt zu planen, anstatt reaktiv auf akute Schäden zu reagieren. Regelmäßige Inspektionen senken langfristig die Gesamtkosten und verhindern teure Notfallmaßnahmen.
