Kanal- und Rohrsysteme sind das unsichtbare Rückgrat jeder modernen Infrastruktur. Wenn sie beschädigt sind, stellt sich schnell die Frage: Aufgraben oder sanieren? Die grabenlose Kanalsanierung hat sich in den letzten Jahrzehnten als leistungsstarke Alternative zur offenen Bauweise etabliert und bietet in vielen Situationen klare Vorteile. In diesem Artikel beantwortest du die wichtigsten Fragen rund um das Thema grabenlose Sanierung.
Was ist grabenlose Kanalsanierung?
Grabenlose Kanalsanierung ist ein Oberbegriff für Verfahren, bei denen beschädigte Rohre und Kanäle repariert oder erneuert werden, ohne den Boden großflächig aufzugraben. Stattdessen wird über kleine Zugangspunkte gearbeitet, die in der Regel bereits vorhanden sind oder mit minimalem Aufwand hergestellt werden. Das Ergebnis ist ein saniertes Rohr bei deutlich geringerer Beeinträchtigung der Umgebung.
Im Kern unterscheidet man bei der grabenlosen Rohr- und Kanalsanierung zwischen drei Ansätzen:
- Renovierung: Das bestehende Rohr wird durch eine neue Auskleidung von innen heraus ertüchtigt, zum Beispiel mit einem Inliner-Verfahren.
- Reparatur: Einzelne Schadstellen werden gezielt behoben, ohne das gesamte Rohr zu sanieren.
- Erneuerung: Das alte Rohr wird durch ein neues ersetzt, allerdings ebenfalls ohne offene Baugrube.
Diese Technologien kommen überall dort zum Einsatz, wo Rohre im Boden verlaufen: in kommunalen Abwassernetzen, Industrieanlagen, Gebäuden und privaten Grundstücken. Die Systemlösungen für die grabenlose Sanierung decken dabei ein breites Spektrum an Rohrdurchmessern und Schadensbildern ab.
Wann ist eine grabenlose Kanalsanierung sinnvoll?
Eine grabenlose Kanalsanierung ist sinnvoll, wenn der Kanal oder das Rohr strukturelle Schäden, Undichtigkeiten oder Ablagerungen aufweist, die die Funktion beeinträchtigen, und wenn ein Aufgraben unverhältnismäßig aufwendig oder teuer wäre. Besonders empfehlenswert ist sie in bebauten Gebieten, unter Straßen, Gleisen oder Gebäuden.
Im Einzelnen ist die grabenlose Rohrsanierung dann die richtige Wahl, wenn:
- Risse, Wurzeleinwüchse, Versätze oder Korrosionsschäden vorliegen
- das Rohr undicht ist und Abwasser ins Erdreich eindringt
- der Kanal unter einer viel befahrenen Straße, einem Gleisbett oder einem Gebäude verläuft
- der Aufwand für eine offene Bauweise den Schaden wirtschaftlich nicht rechtfertigt
- Lärm- und Staubemissionen minimiert werden müssen, etwa in Wohngebieten
- eine schnelle Wiederherstellung der Betriebsfähigkeit erforderlich ist
Auch vorbeugend kann eine grabenlose Sanierung sinnvoll sein: Wenn eine Inspektion erste Schäden zeigt, lässt sich durch frühzeitiges Handeln ein vollständiger Rohrausfall und damit ein deutlich größerer Schaden vermeiden.
Welche Vorteile hat die grabenlose Sanierung gegenüber der offenen Bauweise?
Die grabenlose Sanierung ist in den meisten Fällen schneller, günstiger und weniger belastend als die offene Bauweise. Sie vermeidet großflächige Erdarbeiten, schützt die Umgebung und ermöglicht oft eine Sanierung bei laufendem Betrieb des Kanalsystems.
Die wichtigsten Vorteile im Überblick:
- Geringere Kosten: Aufwendige Erdarbeiten, Wiederherstellung von Straßenbelag, Gehwegen oder Bepflanzungen entfallen weitgehend.
- Kürzere Bauzeit: Viele grabenlose Verfahren sind innerhalb weniger Stunden oder Tage abgeschlossen.
- Weniger Verkehrsbeeinträchtigung: Straßen müssen nicht oder nur kurz gesperrt werden.
- Schutz der Umgebung: Bäume, Leitungen und Gebäude in der Nähe bleiben unberührt.
- Höhere Lebenserwartung: Moderne Inliner-Systeme sind auf Jahrzehnte ausgelegt und verbessern die hydraulischen Eigenschaften des Rohres.
- Weniger Lärm und Staub: Anwohner und Gewerbetreibende werden deutlich weniger belastet.
Natürlich gibt es auch Situationen, in denen eine offene Bauweise unumgänglich ist, etwa bei vollständigem Rohreinsturz oder wenn der Leitungsverlauf grundlegend verändert werden soll. In der Praxis ist die grabenlose Methode jedoch in der großen Mehrheit der Sanierungsfälle die wirtschaftlich und technisch überlegene Lösung.
Welche grabenlosen Verfahren gibt es für die Kanalsanierung?
Für die grabenlose Kanalsanierung stehen mehrere bewährte Verfahren zur Verfügung. Die wichtigsten sind das Inliner-Verfahren (Schlauchlining), die partielle Sanierung mit Kurzlinern, die Schachtsanierung sowie die Einlaufsanierung. Die Wahl des Verfahrens hängt vom Schadenstyp, der Rohrgröße und dem Einsatzort ab.
Schlauchlining und Inliner-Verfahren
Beim Inliner-Verfahren wird ein mit Kunstharz getränkter Schlauch in das beschädigte Rohr eingebracht und dort ausgehärtet. Er bildet ein neues, stabiles Rohr im Rohr. Dieses Verfahren eignet sich hervorragend für die Langstreckensanierung und ist eines der am häufigsten eingesetzten Verfahren in der Kanalrenovierung.
Partielle Sanierung mit Punktlinern
Wenn nur einzelne Schadstellen vorhanden sind, kommt die partielle Sanierung zum Einsatz. Ein sogenannter Punktliner oder PointLiner wird gezielt an der Schadensstelle platziert und ausgehärtet. Das ist effizienter und kostengünstiger als eine vollständige Rohrsanierung, wenn der Rest des Rohres noch in gutem Zustand ist.
Schachtsanierung
Schächte sind besonders anfällig für Korrosion und mechanische Schäden. Bei der grabenlosen Schachtsanierung werden Beschichtungen, Auskleidungen oder spezielle Liner eingesetzt, um den Schacht von innen heraus zu ertüchtigen, ohne ihn ausgraben zu müssen.
Einlaufsanierung und Inhouse-Sanierung
Für Hausanschlüsse und Einlaufbereiche gibt es spezialisierte Verfahren, die auch in beengten Verhältnissen funktionieren. Die Inhouse-Sanierung betrifft Rohrleitungen innerhalb von Gebäuden und ist besonders relevant bei älteren Bestandsgebäuden mit veralteten Leitungssystemen. Mehr zu den verfügbaren Leistungen und Verfahren für die Kanalsanierung findest du in unserem Partnerbereich.
Für welche Rohrmaterialien und Nennweiten ist die grabenlose Sanierung geeignet?
Grabenlose Sanierungsverfahren sind für nahezu alle gängigen Rohrmaterialien geeignet, darunter Steinzeug, Beton, Guss, PVC und PE. Hinsichtlich der Nennweiten decken moderne Verfahren einen weiten Bereich ab, von kleinen Hausanschlussleitungen mit wenigen Zentimetern Durchmesser bis hin zu begehbaren Großprofilen.
Entscheidend für die Verfahrenswahl sind weniger das Material als vielmehr:
- der Grad und die Art des Schadens (Riss, Versatz, Korrosion, Wurzeleinwuchs)
- die Länge des zu sanierenden Abschnitts
- der Querschnitt und die Geometrie des Rohres (Kreisprofil, Eiprofil, Rechteckprofil)
- die Anforderungen an die statische Tragfähigkeit nach der Sanierung
Besonders bei älteren Steinzeug- oder Betonrohren, die häufig in kommunalen Kanalnetzen anzutreffen sind, hat sich das Inliner-Verfahren als zuverlässige Lösung bewährt. Auch Gussrohre in Industrieanlagen lassen sich in der Regel gut grabenlos sanieren. Bei sehr stark deformierten oder eingestürzten Rohren ist vorab eine genaue Kanalinspektion per Kamera unerlässlich, um das passende Verfahren zu wählen.
Wie läuft eine grabenlose Kanalsanierung ab?
Eine grabenlose Kanalsanierung läuft in der Regel in vier Phasen ab: Inspektion und Zustandsbewertung, Vorbereitung des Rohres, Einbringen und Aushärten des Liners sowie abschließende Qualitätskontrolle. Der gesamte Prozess kann je nach Verfahren und Schadensumfang innerhalb eines Tages abgeschlossen sein.
Im Detail sehen die einzelnen Schritte so aus:
- Kamerainspektion: Zunächst wird der Kanal mit einer Inspektionskamera befahren, um Schadensart, -ausmaß und -lage genau zu dokumentieren.
- Reinigung und Vorbereitung: Das Rohr wird gründlich gereinigt, Ablagerungen und Wurzeln werden entfernt. Nur ein sauberes Rohr ermöglicht eine dauerhafte Sanierung.

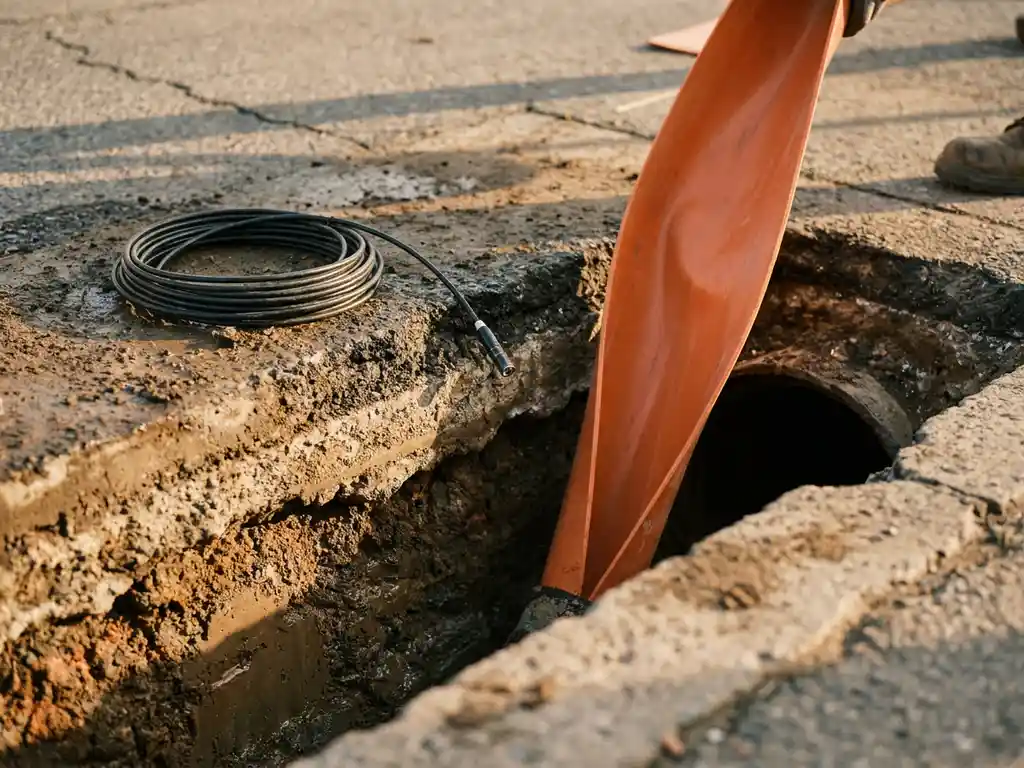

- Einbringen des Liners: Der mit Kunstharz getränkte Schlauch wird in das Rohr eingezogen oder eingestülpt. Bei der partiellen Sanierung wird der Punktliner gezielt positioniert.
- Aushärtung: Der Liner wird durch UV-Licht, Dampf oder Umgebungstemperatur ausgehärtet und bildet das neue Rohr im Rohr.
- Fräsen der Anschlüsse: Seitliche Zuläufe und Anschlüsse werden nach der Aushärtung robotergestützt wieder geöffnet.
- Abschlusskontrolle: Eine erneute Kamerainspektion dokumentiert die Qualität der Sanierung und stellt sicher, dass alle Anforderungen erfüllt sind.
Die gesamte Sanierung läuft in der Regel ohne Unterbrechung des Kanalbetriebs ab. Das ist ein entscheidender Vorteil gegenüber der offenen Bauweise, bei der das Rohrsystem häufig vollständig außer Betrieb genommen werden muss.
Wie Bodenbender dich bei der grabenlosen Kanalsanierung unterstützt
Wir bei Bodenbender sind seit mehr als 50 Jahren im Bereich der Kanalinstandhaltung tätig und haben uns als führender Systemanbieter für grabenlose Rohr- und Kanalsanierung etabliert. Ob du ein Sanierungsunternehmen bist, das nach zertifizierten Produkten sucht, oder ein Betreiber, der die richtige Lösung für sein Kanalnetz benötigt: Wir begleiten dich von der ersten Frage bis zur fertigen Sanierung.
Unser Leistungsspektrum umfasst unter anderem:
- Zertifizierte Systemlösungen wie den PL-Inliner, den PL-PointLiner und den Airbagliner für Langstrecken-, Punkt- und Einlaufsanierungen
- Individuelle Beratung zur Verfahrenswahl und Produktauswahl passend zu deinem Einsatzgebiet
- Schulungen und Trainings in unserer Relining Academy, damit du unsere Systeme sicher und effizient einsetzen kannst
- Ausbau und Umbau von spezialisierten Sanierungsfahrzeugen nach deinen Anforderungen
- Technischen Support und Begleitung durch den gesamten Sanierungsprozess
Du möchtest wissen, welches Verfahren für dein Projekt das richtige ist, oder suchst einen verlässlichen Partner für die grabenlose Kanalsanierung? Nimm jetzt Kontakt mit uns auf und lass uns gemeinsam die beste Lösung für dein Kanalnetz finden. Oder verschaffe dir zunächst einen Überblick über unsere Produkte und Systemlösungen direkt auf unserer Website.
