Ein Airbagliner ist ein schlauchförmiges Sanierungssystem, das mithilfe eines aufblasbaren Luftkissens (Airbag) in ein beschädigtes Rohr eingebracht und dort ausgehärtet wird, um die Rohrwand von innen heraus zu erneuern. Das Verfahren gehört zur grabenlosen Kanalsanierung und ermöglicht die Instandsetzung von Rohren und Kanälen, ohne die Oberfläche aufgraben zu müssen. In den folgenden Abschnitten erfährst du alles Wichtige über Technik, Einsatzbereiche, Vorteile und Qualitätsanforderungen des Airbagliner-Verfahrens.
Wie funktioniert ein Airbagliner technisch gesehen?
Der Airbagliner funktioniert nach dem Prinzip der Inversion oder des Einziehens: Ein mit Kunstharz getränkter Gewebeschlauch wird in das zu sanierende Rohr eingebracht und anschließend durch einen aufblasbaren Airbag von innen gegen die Rohrwand gepresst. Nach dem Aushärten des Harzes entsteht ein stabiles, neues Rohr im Rohr, das die ursprüngliche Funktion vollständig wiederherstellt.

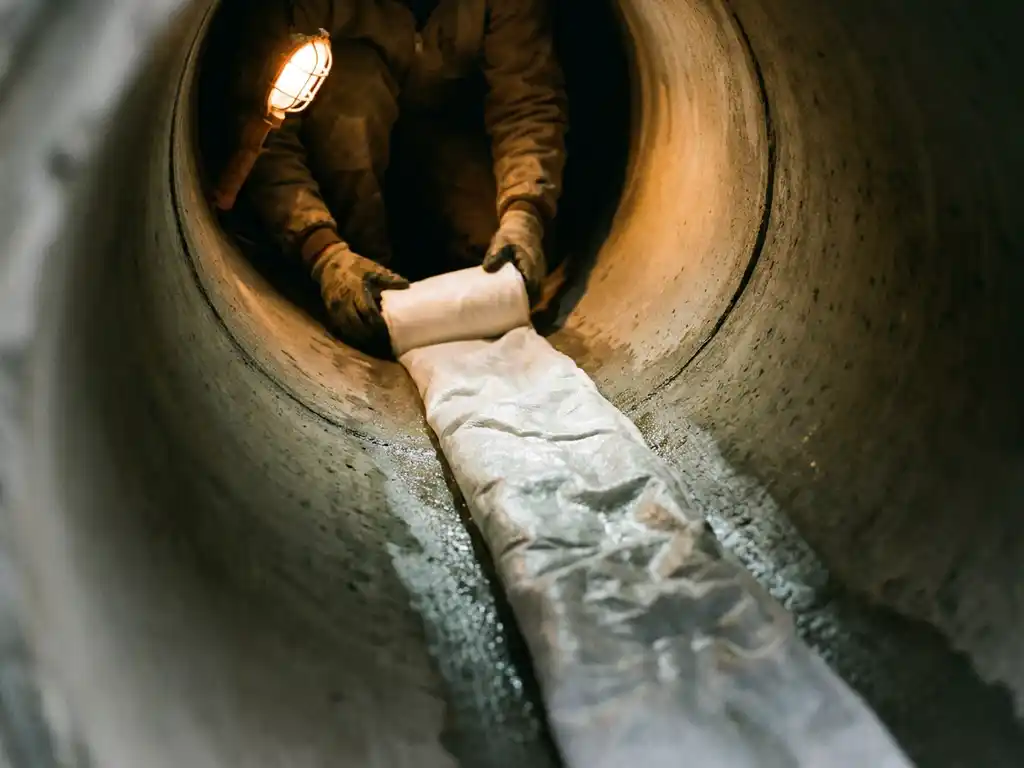

Technisch läuft der Prozess in mehreren klar definierten Schritten ab. Zunächst wird das Rohr gereinigt und mittels Kamerainspektion auf seinen Zustand geprüft. Danach wird der mit Harz vorimprägnierte Liner in den Kanal eingeführt. Der integrierte Airbag bläst sich auf und presst den Liner gleichmäßig an die Innenwand des Rohres. Das Harz härtet entweder durch UV-Licht, Wärme oder Umgebungstemperatur aus, je nach verwendetem Systemtyp. Nach dem vollständigen Aushärten wird der Airbag entlüftet und entfernt, sodass der neu gebildete Inliner als eigenständiges Rohr in der alten Hülle verbleibt.
Besonders geeignet ist das Verfahren für Punktreparaturen, also für lokal begrenzte Schadstellen. Der Airbag sorgt dabei für einen gleichmäßigen Anpressdruck über die gesamte Länge des Liners, was eine homogene Wandstärke und eine dichte Verbindung mit der Rohrwand gewährleistet. Das macht den Airbagliner zu einer präzisen Lösung bei der Kanal Punktreparatur.
Für welche Rohrdurchmesser und Rohrarten ist der Airbagliner geeignet?
Der Airbagliner ist für einen breiten Bereich von Rohrdurchmessern geeignet und lässt sich in Rohren aus unterschiedlichen Materialien einsetzen. Er wird typischerweise bei Nennweiten von DN 100 bis DN 600 angewendet und eignet sich für Rohre aus Steinzeug, Beton, Grauguss, Stahl, Kunststoff und anderen gängigen Materialien.
Das Verfahren ist besonders flexibel, weil der Liner an die jeweilige Rohrgeometrie angepasst werden kann. Auch bei leichten Querschnittsveränderungen oder kleineren Versätzen bleibt der Einsatz möglich. In der Praxis wird der Airbagliner häufig in folgenden Bereichen verwendet:
- Hausanschlussleitungen und Grundleitungen (Inhouse-Sanierung)
- Öffentliche Abwasserkanäle im Bereich der Kanalreparatur
- Druckleitungen und Trinkwasserleitungen bei entsprechender Harzzulassung
- Industrielle Rohrleitungen mit chemischer Belastung
Bei der Auswahl des richtigen Liners spielen neben dem Durchmesser auch die Länge der Schadstelle, der Rohrzustand und die hydraulischen Anforderungen eine Rolle. Eine vorherige Kanalinspektion ist deshalb immer Voraussetzung, bevor ein Airbagliner eingesetzt wird.
Was sind die Vorteile des Airbagliner-Verfahrens gegenüber offener Bauweise?
Das Airbagliner-Verfahren bietet gegenüber der offenen Bauweise erhebliche Vorteile: Es entfallen aufwendige Erdarbeiten, Verkehrsbeeinträchtigungen werden minimiert, und die Sanierung ist in der Regel deutlich schneller und kostengünstiger abgeschlossen. Gleichzeitig wird die Umgebung geschont, weil keine Oberflächen aufgerissen werden müssen.
Im direkten Vergleich zur offenen Bauweise lassen sich die Vorteile konkret benennen:
- Keine Tiefbauarbeiten: Straßen, Gehwege, Gärten und Gebäudestrukturen bleiben unberührt.
- Kürzere Bauzeit: Eine Punktreparatur mit dem Airbagliner ist oft innerhalb weniger Stunden abgeschlossen.
- Geringere Gesamtkosten: Wer die grabenlose Kanalsanierung Kosten mit denen einer offenen Sanierung vergleicht, stellt fest, dass vor allem die Wiederherstellungskosten für Oberflächen bei der grabenlosen Methode entfallen.
- Weniger Lärm und Staub: Besonders in bewohnten Gebieten oder Innenstädten ist das ein entscheidender Faktor.
- Nachhaltiger: Weniger Materialeinsatz, weniger Maschinenaufwand und kürzere Bauzeiten machen den Airbagliner zu einem Beitrag zur nachhaltigen Kanalsanierung.
Für Kommunen, Netzbetreiber und private Eigentümer bedeutet das grabenlose Vorgehen außerdem weniger Koordinationsaufwand, weil keine Sperrungen, Umleitungen oder umfangreichen Genehmigungsverfahren notwendig sind. Das Verfahren fügt sich nahtlos in eine moderne, effiziente Infrastrukturinstandhaltung ein.
Wann sollte man den Airbagliner statt anderer Sanierungsverfahren wählen?
Den Airbagliner solltest du wählen, wenn es sich um eine lokal begrenzte Schadstelle handelt, das Rohr strukturell noch weitgehend intakt ist und eine Vollsanierung nicht erforderlich ist. Er ist das Mittel der Wahl bei der Kanal Punktreparatur, also wenn Risse, Scherbenbildung, Undichtigkeiten oder Einwurzelungen auf einen definierten Abschnitt beschränkt sind.
Im Vergleich zu anderen Verfahren der grabenlosen Kanalsanierung lässt sich die Entscheidung an folgenden Kriterien festmachen:
- Schadensumfang: Ist nur ein kurzer Abschnitt betroffen, ist der Airbagliner effizienter als ein Langstreckenliner.
- Rohrzustand: Bei stark deformierten oder eingebrochenen Rohren kann ein anderes Verfahren sinnvoller sein.
- Zugänglichkeit: Der Airbagliner lässt sich über vorhandene Schächte oder kleine Öffnungen einbringen, ohne zusätzliche Zugangspunkte schaffen zu müssen.
- Zeitrahmen: Wenn schnelles Handeln gefragt ist, etwa bei akuten Undichtigkeiten, bietet der Airbagliner eine sehr kurze Reaktionszeit.
Für umfangreichere Schäden, die sich über größere Strecken erstrecken, kommen ergänzend Langstreckensanierungsverfahren wie der PL-Inliner in Betracht. Eine fachkundige Kanalinspektion hilft dabei, die richtige Entscheidung zu treffen und das passende Verfahren auszuwählen.
Welche Qualitäts- und Zertifizierungsanforderungen gelten für den Airbagliner?
Für den Airbagliner gelten strenge Qualitäts- und Zertifizierungsanforderungen, die durch europäische Normen und nationale Regelwerke definiert sind. Zentral ist dabei die DIN EN 13508 Kanalsanierung, die Anforderungen an die Zustandserfassung und Sanierung von Entwässerungssystemen außerhalb von Gebäuden festlegt.
Darüber hinaus müssen Airbagliner-Systeme weitere Anforderungen erfüllen:
- Materialzulassungen: Die verwendeten Harze und Trägermaterialien müssen für den jeweiligen Einsatzbereich zugelassen sein, etwa für Abwasser oder Trinkwasser.
- Statische Nachweise: Der Liner muss als eigenständiges Rohr statisch berechnet sein und den auftretenden Boden- und Verkehrslasten standhalten.
- Dichtigkeitsprüfung: Nach der Sanierung ist eine Druckprüfung gemäß den geltenden Normen vorgeschrieben, um die Dichtigkeit des neuen Liners zu bestätigen.
- Dokumentation: Alle Arbeitsschritte müssen lückenlos dokumentiert werden, von der Inspektion über den Einbau bis zur abschließenden Kamerabefahrung.
Zertifizierte Systemlösungen bieten den Vorteil, dass Hersteller, Materialien und Verarbeitungsverfahren bereits geprüft und freigegeben sind. Das gibt Auftraggebern und ausführenden Unternehmen Rechtssicherheit und stellt sicher, dass die Sanierung den anerkannten Regeln der Technik entspricht.
So unterstützt dich Bodenbender bei der Kanalsanierung mit dem Airbagliner
Wenn du auf der Suche nach einer zuverlässigen, zertifizierten Lösung für die grabenlose Kanalsanierung bist, bist du bei uns genau richtig. Bodenbender ist seit Jahrzehnten in der Kanalinstandhaltung tätig und bietet mit dem Airbagliner® ein bewährtes Systemprodukt, das höchste Qualitäts- und Sicherheitsstandards erfüllt. Hier ist, was wir dir konkret bieten:
- Zertifizierte Airbagliner-Systeme für unterschiedliche Rohrdurchmesser und Einsatzbereiche
- Umfassende technische Beratung zur Auswahl des richtigen Sanierungsverfahrens
- Schulungen und Weiterbildungen über unsere Relining Academy, damit dein Team sicher und kompetent mit dem System arbeiten kann
- Individuelle Sanierungsfahrzeuge, die auf deine spezifischen Anforderungen zugeschnitten werden
- Begleitung von der Planung bis zur Übergabe des einsatzbereiten Systems
Ob du ein Unternehmen bist, das in die grabenlose Kanalsanierung einsteigen möchte, oder ein erfahrener Anwender, der sein Portfolio erweitern will: Wir stehen dir als Partner, Hersteller und Wissensträger zur Seite. Schau dir unser Produktportfolio an oder nimm direkt Kontakt zu uns auf, um mehr über den Airbagliner und unsere weiteren Systemlösungen zu erfahren.
