Was ist ein Revisionsschacht und warum ist er wichtig?

15 Juli 2026 / Anna Gerlach

Ein Revisionsschacht ist ein zugänglicher Kontrollpunkt im Kanalnetz, der Fachkräften ermöglicht, Abwasserleitungen zu inspizieren, zu warten und bei Bedarf zu sanieren. Er ist ein unverzichtbarer Bestandteil jeder funktionierenden Abwasserinfrastruktur – ohne ihn wäre ein geregelter Betrieb und eine gezielte Instandhaltung des unterirdischen Rohrnetzes kaum möglich. In den folgenden Abschnitten erfährst du alles Wichtige rund um Aufbau, Schäden, Inspektion und Sanierung von Revisionsschächten.

Wo befindet sich ein Revisionsschacht im Kanalsystem?

Ein Revisionsschacht befindet sich an strategisch wichtigen Punkten im Kanalnetz: an Leitungsverzweigungen, Richtungswechseln, Gefälleänderungen und in regelmäßigen Abständen entlang gerader Haltungen. Diese Positionierung stellt sicher, dass jeder Leitungsabschnitt von einem Schacht aus erreichbar ist.

In der Regel werden Revisionsschächte so angeordnet, dass der maximale Abstand zwischen zwei Schächten etwa 50 bis 100 Meter beträgt, abhängig von der Nennweite der Leitung und den örtlichen Gegebenheiten. Sie liegen meist unter der Straßenoberfläche und sind durch einen Schachtdeckel abgedeckt, der von oben zugänglich ist. Im Inneren führt eine Steigleiter nach unten zum Gerinne, also dem durchströmten Bereich am Schachtboden, durch den das Abwasser fließt. Revisionsschächte sind damit die zentralen Zugangspunkte für jede Form der Kanalinspektion und Instandhaltung.

Welche Arten von Revisionsschächten gibt es?

Revisionsschächte lassen sich nach Bauweise, Material und Funktion unterscheiden. Die gängigsten Typen sind Fertigteilschächte aus Beton oder Kunststoff, gemauerte Schächte aus Ziegelsteinen sowie Schächte aus Stahlbeton. Jede Bauform hat spezifische Einsatzbereiche und Eigenschaften.

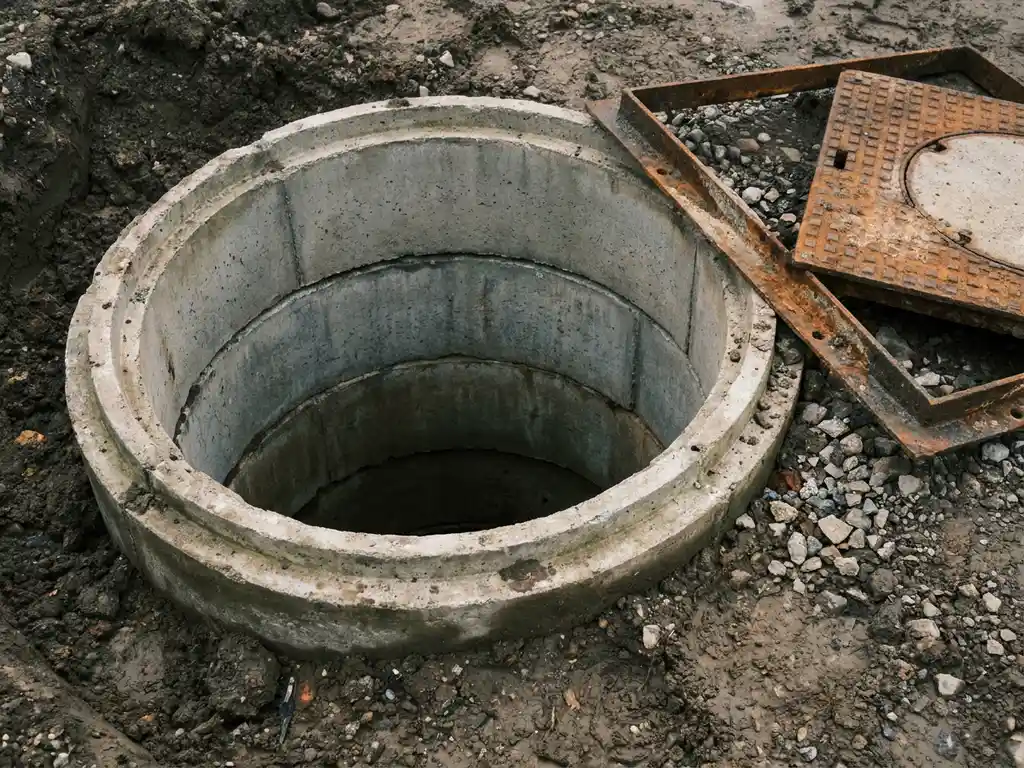

Betonschächte: Der klassische Standard in öffentlichen Kanalnetzen. Robust, langlebig und weit verbreitet, aber anfällig für Rissbildung und Korrosion durch Schwefelwasserstoff.
Kunststoffschächte: Leicht, korrosionsbeständig und dicht. Besonders geeignet für kleinere Nennweiten und Bereiche mit aggressivem Abwasser.
Gemauerte Schächte: Ältere Bauform, häufig in historischen Kanalnetzen anzutreffen. Der Sanierungsbedarf ist hier oft erhöht, da Fugen und Mörtel mit der Zeit auswaschen.
Fertigteilschächte: Vorgefertigte Elemente, die schnell montiert werden können. Sie bestehen meist aus Beton oder Kunststoff und bieten eine gleichbleibende Qualität.

Daneben unterscheidet man funktional zwischen einfachen Durchgangsschächten, Eckschächten an Richtungswechseln und Sammelschächten, in denen mehrere Zuleitungen zusammenführen. Die Wahl des richtigen Schachttyps hängt von der Tiefe, dem Durchfluss und den chemischen Belastungen des Abwassers ab.

Wie oft muss ein Revisionsschacht inspiziert werden?

Die Inspektionsintervalle für Revisionsschächte richten sich nach den geltenden Normen, dem Alter der Anlage und dem Zustand des Kanalnetzes. In Deutschland empfehlen die DIN EN 13508 und das Merkblatt DWA-M 149 eine regelmäßige Zustandserfassung, typischerweise alle zehn Jahre für öffentliche Netze.

Für private Grundstücksentwässerungen gelten je nach Bundesland abweichende Fristen, die in der Eigenüberwachungsverordnung geregelt sind. Neuere oder kürzlich sanierte Schächte können längere Intervalle haben, während Schächte in älteren Netzen oder mit bekannten Vorschäden häufiger kontrolliert werden sollten. Eine visuelle Inspektion per Kamerabefahrung oder Begehung gibt Aufschluss über Risse, Ablagerungen und Undichtigkeiten. Wer die Inspektionsintervalle einhält, erkennt Schäden frühzeitig und vermeidet teure Folgeschäden an der gesamten Abwasserinfrastruktur.

Was sind typische Schäden an einem Revisionsschacht?

Typische Schäden an Revisionsschächten sind Risse im Schachtmantel, Korrosion durch Schwefelwasserstoff, undichte Fugen, ausgewaschener Mörtel, beschädigte Steigeisen sowie Ablagerungen und Verstopfungen im Gerinne. Diese Schäden beeinträchtigen die Dichtheit und Standsicherheit des Schachts.

Besonders Betonschächte leiden unter biogener Schwefelsäurekorrosion: Bakterien im Abwasser produzieren Schwefelwasserstoff, der an der Schachtwand zu Schwefelsäure umgewandelt wird und den Beton von innen angreift. Über Jahre hinweg kann das die Wandstärke erheblich reduzieren. Weitere häufige Schadensbilder sind:

Längs- und Querrisse durch Setzungen oder Verkehrslasten
Wurzeleinwuchs durch undichte Fugen
Scherbenbildung und abplatzender Beton an der Schachtinnenwand
Verformte oder fehlende Schachtabdeckungen
Undichte Anschlüsse zwischen Zuleitungen und Schachtkörper

Werden solche Schäden nicht behoben, kann Fremdwasser in das Kanalnetz eindringen oder Abwasser in den Boden exfiltrieren. Beides belastet die Kläranlagen und gefährdet das Grundwasser.

Wie funktioniert die grabenlose Schachtsanierung?

Bei der grabenlosen Schachtsanierung wird der Schacht von innen heraus erneuert, ohne ihn auszugraben oder zu ersetzen. Dabei kommen spezielle Beschichtungssysteme, Inliner oder Spritzmörtelverfahren zum Einsatz, die direkt auf die vorhandene Schachtinnenwand aufgebracht werden.

Das Verfahren läuft in der Regel in mehreren Schritten ab:

Reinigung: Der Schacht wird gründlich gereinigt, Ablagerungen und loses Material werden entfernt.
Zustandserfassung: Eine Inspektion dokumentiert alle Schäden und legt die Grundlage für die Sanierungsstrategie.
Vorbehandlung: Risse und Fehlstellen werden verfüllt oder verpresst, um eine gleichmäßige Unterlage zu schaffen.
Auftragen des Sanierungssystems: Ein Beschichtungsmaterial, ein Inliner oder ein Spritzmörtel wird auf die Schachtwand aufgebracht und bildet eine neue, dichte Innenschicht.
Aushärtung und Qualitätsprüfung: Nach der Aushärtung wird die Dichtheit geprüft, zum Beispiel durch einen Wasserdrucktest.

Der große Vorteil dieses Verfahrens liegt auf der Hand: Straßen müssen nicht aufgegraben werden, der Verkehr wird kaum beeinträchtigt und die Sanierung ist deutlich schneller abgeschlossen als ein Neubau. Das macht die grabenlose Methode zur bevorzugten Lösung, wenn ein Abwasserrohr saniert oder ein Schacht instand gesetzt werden soll.

Wann sollte ein Revisionsschacht saniert statt ersetzt werden?

Ein Revisionsschacht sollte saniert werden, wenn die Grundstruktur noch tragfähig ist, die Schäden auf die Innenwand begrenzt sind und keine schwerwiegenden statischen Probleme vorliegen. Ein Ersatz ist erst dann sinnvoll, wenn der Schacht strukturell versagt hat oder vollständig zerstört ist.

Die Entscheidung hängt von mehreren Faktoren ab:

Schadensausmaß: Oberflächliche Korrosion, undichte Fugen oder einzelne Risse sprechen für eine Sanierung. Totalversagen der Statik oder vollständige Zerstörung des Schachtkörpers erfordern einen Neubau.
Kosten-Nutzen-Verhältnis: Eine grabenlose Sanierung ist in der Regel deutlich günstiger als ein Ersatz, da Tiefbauarbeiten entfallen.
Lage und Tiefe: Schächte unter stark befahrenen Straßen oder in großer Tiefe sind besonders aufwendig auszutauschen. Hier lohnt sich die Sanierung fast immer.
Alter und verbleibende Nutzungsdauer: Ein jüngerer Schacht mit lokalen Schäden ist ein guter Kandidat für die Sanierung. Ein sehr alter Schacht mit flächendeckenden Schäden sollte neu gebaut werden.

Fachleute empfehlen, die Entscheidung auf Basis einer detaillierten Zustandsklassifizierung nach DIN EN 13508 zu treffen. So lässt sich objektiv beurteilen, welche Maßnahme wirtschaftlich und technisch sinnvoll ist.
