Schlauchlining funktioniert bei Rohrdurchmessern von etwa DN 100 bis DN 1200 – und in Sonderfällen auch darüber hinaus. Welche Nennweite genau saniert werden kann, hängt vom gewählten Verfahren, dem Aushärtesystem und der Zugänglichkeit der Haltung ab. In diesem Artikel beantworten wir die wichtigsten Fragen rund um den Einsatz des Schlauchliner-Verfahrens bei unterschiedlichen Rohrdurchmessern.

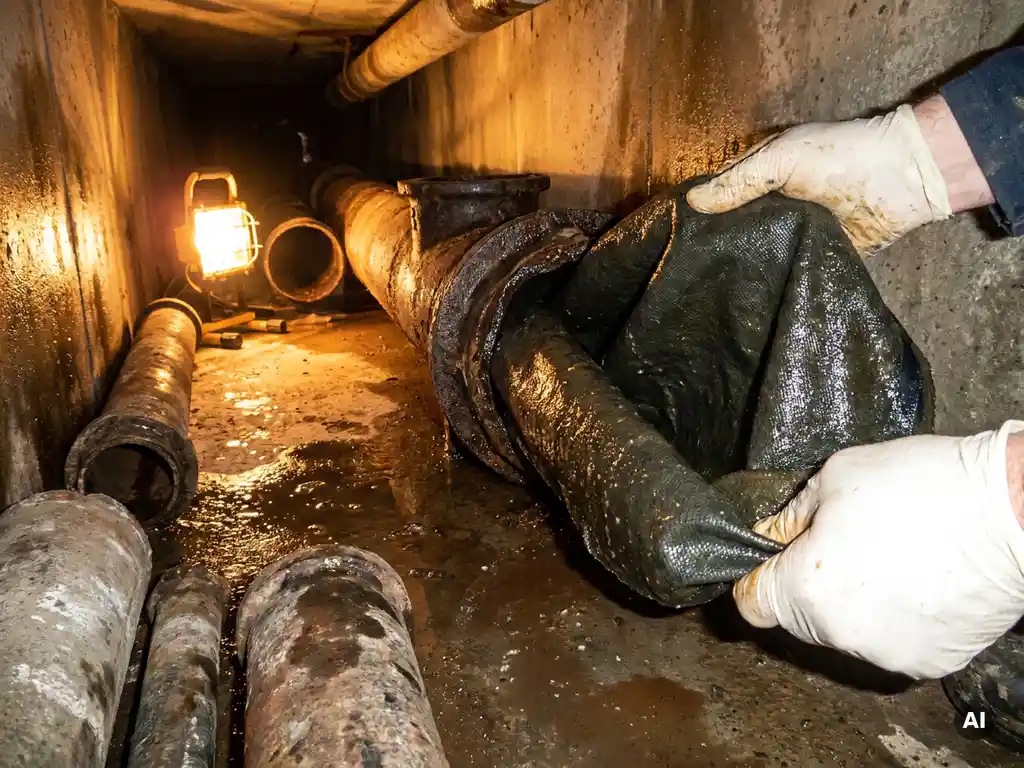

Welche Rohrdurchmesser sind beim Schlauchlining überhaupt umsetzbar?
Mit dem Schlauchliner-Verfahren lassen sich in der Praxis Rohrdurchmesser von DN 100 bis DN 1200 sanieren. Für sehr kleine Nennweiten wie DN 100 oder DN 150 kommen spezialisierte Systeme zum Einsatz, während bei Großprofilen ab DN 800 individuelle Lösungen erforderlich sind. Das Verfahren gilt damit als eines der vielseitigsten Verfahren der grabenlosen Inlinersanierung.
Die genaue Bandbreite hängt vom jeweiligen Systemanbieter und dem eingesetzten Aushärteverfahren ab. Grundsätzlich gilt: Je kleiner die Nennweite, desto spezieller die Anforderungen an Material und Einbautechnik. Je größer der Durchmesser, desto aufwendiger werden Logistik, Linerstärke und Aushärtung. Für kommunale Abwassernetze ist der Bereich zwischen DN 200 und DN 500 am häufigsten vertreten – hier ist die Inlinertechnik besonders weit entwickelt und erprobt.
Wie verändert sich die Linerstärke je nach Rohrdurchmesser?
Die Wandstärke des Schlauchliners steigt mit zunehmendem Rohrdurchmesser. Bei kleinen Nennweiten wie DN 150 reichen oft Wandstärken von 3 bis 5 mm aus, während bei DN 600 und größer Wandstärken von 9 mm und mehr erforderlich sein können. Die genaue Berechnung erfolgt nach statischen Vorgaben, die den Bodendruck, den Grundwasserspiegel und den Zustand des Altrohrprofils berücksichtigen.
Maßgeblich für die Berechnung der Linerstärke ist die DIN EN 11295 bzw. die zugehörige Berechnungsnorm für die statische Auslegung. Folgende Faktoren beeinflussen die erforderliche Wandstärke direkt:
- Nennweite des Rohres: Größere Durchmesser erfordern dickere Wände für ausreichende Ringsteifigkeit
- Bodenverhältnisse und Überdeckungshöhe: Hoher Erddruck verlangt mehr Materialstärke
- Grundwasserstand: Hydrostatischer Druck von außen erhöht die statischen Anforderungen
- Zustand des Altrohres: Bei stark geschädigten Rohren muss der Liner die volle statische Last übernehmen
Eine zu dünn gewählte Wandstärke kann langfristig zu Verformungen oder zum Versagen des Liners führen. Eine sorgfältige statische Berechnung ist deshalb kein optionaler Schritt, sondern Pflicht.
Welche Herausforderungen entstehen bei sehr kleinen Nennweiten?
Bei kleinen Rohrdurchmessern unter DN 200 ist die Inliner-Rohrsanierung technisch anspruchsvoller. Der Schlauchliner muss in sehr enge Profile eingezogen oder eingestülpt werden, was besondere Anforderungen an die Flexibilität des Materials und die Präzision der Einbautechnik stellt. Gleichzeitig verringert jede Wandstärke des Liners den verbleibenden Innenquerschnitt spürbar.
Konkret entstehen bei kleinen Nennweiten folgende Herausforderungen:
- Querschnittsreduzierung: Bei DN 100 mit 4 mm Wandstärke verliert das Rohr beidseitig Querschnitt – das kann die hydraulische Leistungsfähigkeit beeinflussen
- Einbau und Positionierung: Kleine Profile lassen wenig Spielraum bei der Einzugs- oder Inversionstechnik
- Kamerainspektion vorab: Hindernisse wie Wurzeleinwüchse oder Versätze müssen vor dem Einbau vollständig beseitigt sein
- Anschlüsse und Abzweige: Das Freifräsen von Hausanschlüssen ist bei kleinen Nennweiten technisch aufwendiger
Trotz dieser Herausforderungen ist die Rohrsanierung mit Inliner auch bei kleinen Nennweiten wirtschaftlich sinnvoll – besonders im Vergleich zur aufwendigen offenen Bauweise in dicht besiedelten Gebieten.
Was ist bei großen Rohrdurchmessern ab DN 600 zu beachten?
Bei Rohrdurchmessern ab DN 600 steigen die Anforderungen an Logistik, Materialmenge und Aushärtung erheblich. Der Schlauchliner ist schwerer, voluminöser und muss über längere Strecken transportiert und kontrolliert eingebaut werden. Gleichzeitig erfordert die Aushärtung bei großen Wandstärken mehr Zeit oder höhere Energiemengen.
Wichtige Punkte, die bei großen Nennweiten besonders beachtet werden müssen:
- Gewicht und Handhabung: Großdimensionierte Liner erfordern entsprechende Fahrzeugtechnik und Hebevorrichtungen
- Gleichmäßige Aushärtung: Bei dicken Wandstärken ist eine homogene Wärme- oder UV-Verteilung entscheidend für die Qualität
- Statische Auslegung: Der Liner muss bei großen Profilen häufig als volltragendes System ausgelegt werden
- Baustellen- und Zugangssituation: Schächte und Zugangspunkte müssen ausreichend dimensioniert sein
- Qualitätssicherung: Druckprüfungen und Kamerainspektionen nach dem Einbau sind bei Großprofilen besonders wichtig
Wer die Inlinersanierung bei großen Nennweiten plant, sollte frühzeitig mit erfahrenen Systemanbietern zusammenarbeiten, da die Fehlertoleranz bei diesen Dimensionen deutlich geringer ist.
Welches Aushärteverfahren eignet sich für welchen Durchmesser?
Die Wahl des Aushärteverfahrens hängt direkt vom Rohrdurchmesser und der Linerstärke ab. Bei kleinen bis mittleren Nennweiten (DN 100 bis DN 400) ist die UV-Aushärtung weit verbreitet, weil sie schnell, gleichmäßig und gut kontrollierbar ist. Bei größeren Durchmessern und dickeren Wandstärken kommt häufig die Warmwasser- oder Dampfaushärtung zum Einsatz.
UV-Aushärtung
Die UV-Härtung eignet sich besonders für dünnwandige Liner in mittleren Nennweiten. Das UV-Lichtsystem wird durch den eingestülpten Liner gezogen und härtet das Harzsystem von innen nach außen aus. Vorteile sind kurze Aushärtezeiten, geringe Wärmeentwicklung und eine gute Qualitätskontrolle durch die Messbarkeit der UV-Dosis.
Warmwasser- und Dampfaushärtung
Bei größeren Wandstärken ab etwa 8 mm und Nennweiten ab DN 500 wird häufig mit Warmwasser oder Dampf gearbeitet. Diese Verfahren ermöglichen eine gleichmäßige Durchwärmung auch bei dicken Materiallagen. Der Nachteil: Die Aushärtezeiten sind länger, und die Energiemengen sind höher. Dafür ist das Verfahren für nahezu alle Durchmesser geeignet.
Wie wirkt sich der Rohrdurchmesser auf die Vorbereitung und Planung aus?
Der Rohrdurchmesser beeinflusst die Vorbereitungsphase einer Schlauchlining-Maßnahme erheblich. Kleine Nennweiten erfordern eine besonders gründliche Reinigung und Inspektion, da Ablagerungen und Hindernisse den Einbau blockieren können. Bei großen Durchmessern steigt der Planungsaufwand für Logistik, Materialbeschaffung und Baustelle.
Unabhängig vom Durchmesser sind folgende Vorbereitungsschritte bei jeder Inliner-Rohrsanierung notwendig:
- TV-Inspektion: Zustandserfassung des Altrohres zur Schadensklassifizierung
- Hochdruckreinigung: Entfernung von Ablagerungen, Wurzeln und losen Materialien
- Statische Berechnung: Ermittlung der erforderlichen Linerstärke auf Basis von Bodendaten und Schadensbild
- Materialbestellung: Liner werden in der Regel maßgefertigt – Vorlaufzeiten einplanen
- Abstimmung der Einbautechnik: Wahl zwischen Inversion und Einzug je nach Nennweite und Haltungslänge
Je größer der Durchmesser, desto mehr Zeit sollte für die Planungsphase eingeplant werden. Besonders die statische Auslegung und die Materialbestellung können bei Großprofilen mehrere Wochen in Anspruch nehmen. Wer die Planung professionell begleiten lässt, vermeidet teure Fehler auf der Baustelle.
Wie wir bei Schlauchlining-Projekten jeder Dimension unterstützen
Egal, ob du eine Haltung mit DN 150 oder ein Großprofil mit DN 800 sanieren möchtest – wir bei Bodenbender bieten dir Systemlösungen, die auf die jeweilige Nennweite und die spezifischen Anforderungen deines Projekts abgestimmt sind. Als Hersteller und Systemanbieter mit jahrzehntelanger Erfahrung in der grabenlosen Kanalsanierung kennen wir die Herausforderungen bei kleinen wie bei großen Rohrdurchmessern aus der Praxis.
Das bieten wir dir konkret:
- AIRBAGLINER® System: Unsere bewährte Systemlösung für die Langstreckensanierung, geeignet für verschiedene Nennweiten und Aushärteverfahren
- Point-Liner® System: Für die partielle Sanierung einzelner Schadstellen – präzise und effizient auch bei kleinen Nennweiten
- Individuelle Beratung zur Linerstärke und Aushärtetechnik: Wir helfen dir, das richtige Verfahren für deinen Rohrdurchmesser zu wählen
- Schulungen in der Relining Academy: Damit du und dein Team den sicheren und fachgerechten Umgang mit unseren Systemen beherrscht
- Technische Begleitung von der Planung bis zur Übergabe: Wir stehen dir in jeder Phase deines Projekts zur Seite
Du möchtest wissen, welches System für deinen konkreten Rohrdurchmesser am besten geeignet ist? Nimm Kontakt mit uns auf – wir beraten dich gerne und finden gemeinsam die passende Lösung für deine Sanierungsaufgabe.
