Inspektionssysteme
Bodenbender ist Premium Vertriebspartner von RIDGID Deutschland und vertreibt alle Produkte der Firma RIDGID.
Spezialisiert sind wir dabei auf die Systeme zur Videoinspektion und die Lösungen im Bereich Highspeed Rohrreinigung.
Finde auf unserer Website das passende RIDGID Werkzeug für Deinen Einsatz oder sprich uns direkt an.

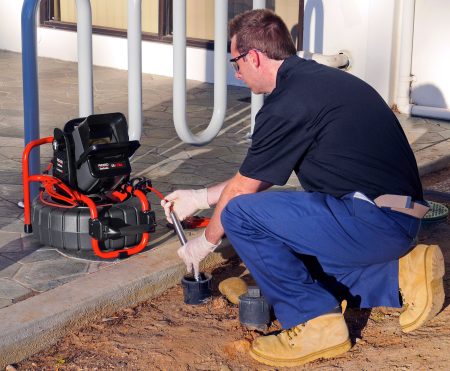

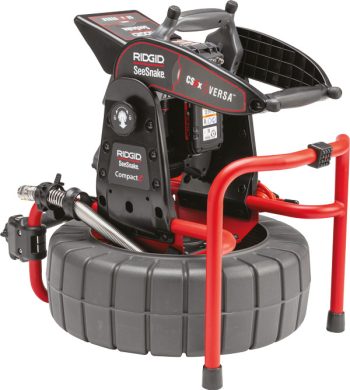

SeeSnake® Compact 2 Kamerasystem
Geringer Platzbedarf, große Leistung
Große Leistung in einem kompakten, robusten Design. Das Compact 2 Kamerasystem ist besonders für Abzweigungen und Nebenleitungen (40 – 150 mm Durchmesser) hervorragend geeignet.
Für den CS6x VERSA Monitor konstruiert
Setze den CS6x VERSA Monitor mit digitaler Aufzeichnung in das Compact 2 Andocksystem und Du bist für eine schnelle Einrichtung bereit. Schalte das System einfach ein, neige den Monitor in den gewünschten Blickwinkel und die Aufzeichnung von hochwertigen Bildern und Videos kann starten.
Daten und Fakten:
- Inkl. 30 m (100′) Schubkabel
- Inkl. 25 mm (1″) selbstnivellierender Kamerakopf
- Eingebauter Sender und Meterzähler
Daten und Fakten:
- 5,7″ Farb-LCD Display
- Verbindung via Bluetooth oder
Wi-Fi - Speicherung auf USB Medium
Technische Daten
Leitungskapazität | 40 mm bis 150 mm (1,5″ bis 6″) |
Schubkabellänge | 30 m (100′) |
Schubkabeldurchmesser | 6,7 mm (0,26″) |
Schubkabelkern | 3 mm (0,12″) Fiberglas |
Schubkabelbiegung – minimal Radius | 64 mm (2,5″) |
Gewicht (ohne Akkus) | 7,7 kg (17 lbs.) |
Größe | Länge 63,5 cm (25″), Breite 35,6 cm (14″), Höhe 43,2 cm (17″) |
Kamerakopf | 25 mm (1″), selbstnivellierend |
Lichtquelle | 6 LEDs |
Sender | 512 Hz |
Betriebstemperatur | -10 °C bis 50 °C (14 °F bis 122 °F) |
Schutzklasse ohne Monitor | IPx6 |

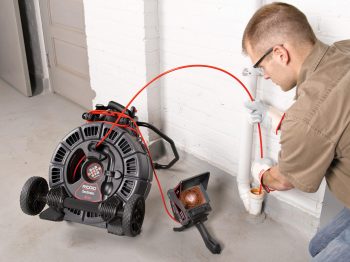

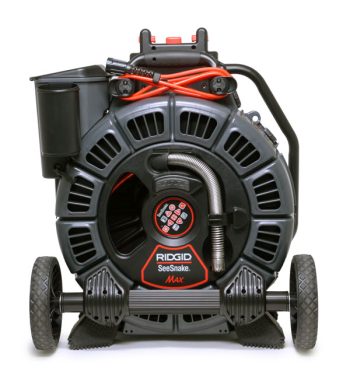

SeeSnake® MAX rM200
Das Kamerasystem rM200 verbindet Mobilität mit der Vielseitigkeit der Trommelserie D2, die verschiedene Steifigkeiten des Schubkabels und der Feder aufweisen, um jede Art von Inspektionen zu meistern.
Wechselmöglichkeit
- Das Kamerasystem rM200 ist mit der Trommel Deiner Wahl ausgestattet ->
- Die Trommelserie D2 besteht derzeit aus den Trommeln D2A und D2B.
Jede Trommel ist separat erhältlich. - Schnelles und einfaches Austauschen der Trommeln – entscheide Dich für beide und bleibe während der Arbeit flexibel.
Schiebefähigkeit
Die Trommeln bieten verschiedene Schubkabellängen, -durchmesser, -steifigkeiten und -federn.
Mobilität
Einfacher Transport mithilfe der Räder oder mit dem Tragegriff (auch die Monitore zur digitalen Aufzeichnung können dank Andocksystem angeschlossen und befestigt werden, um sie zusammen mit dem kompletten Kamerasystem einfach zu transportieren, zu bedienen und zu lagern).
Technische Daten
rM200A (D2A Trommel)
Rohrkapazität – bei Verwendung einer Führungskugel von 125 mm (5″) | 40 mm bis 200 mm (1,5″ bis 8″) |
Schubkabellänge | 60 m (200′) |
Durchmesser | 76 mm (0,3″) |
Fiberglaskerndurchmesser | 36 mm (0,14″) |
Biegeradius (Minimum) | 71 mm (2,8″) |
Systemgewicht | 16,5 kg (36,3 lbs.) |
Trommelgewicht | 7,4 kg (16,4 lbs.) |
Trommeldurchmesser | 61 cm (24″) |
Kamerakopf | Selbstnivellierend |
Länge | 25 mm (1″) |
Durchmesser | 25 mm (1″) |
Lichtquelle | 6 LEDs |
Senderfrequenz | 512 Hz |
Auflösung | NTSC 656 x 492 Pixel; PAL 768 x 576 Pixel |
Federeinheittyp | Einfach Länge 30,8 cm (12″) |
rM200B (D2B Trommel)
Rohrkapazität – bei Verwendung einer Rohrführung von 12,5 cm (5″) | 50 mm bis 200 mm (2″ bis 8″) |
Schubkabellänge | 50 m (165′) |
Durchmesser | 90 mm (0,35″) |
Fiberglaskerndurchmesser | 45 mm (0,18″) |
Biegeradius (Minimum) | 90 mm (3,5″) |
Systemgewicht | 17,8 kg (39,2 lbs.) |
Trommelgewicht | 8,7 kg (19,2 lbs.) |
Trommeldurchmesser | 61 cm (24″) |
Kamerakopf | Selbstnivellierend |
Länge | 25 mm (1″) |
Durchmesser | 25 mm (1″) |
Lichtquelle | 6 LEDs |
Senderfrequenz | 512 Hz |
Auflösung | NTSC 656 x 492 Pixel; PAL 768 x 576 Pixel |
Federeinheittyp | Dual geschachtelt Länge 43,3 cm (17″) |

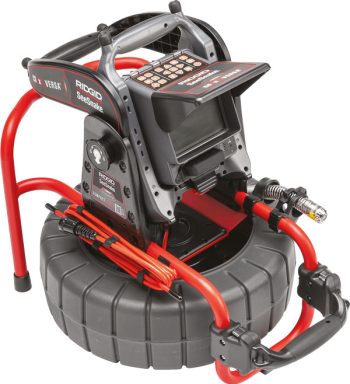

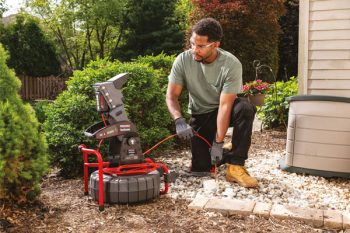

SeeSnake® COMPACT C40
Die SeeSnake COMPACT C40 bietet ein ähnliches Leistungsspektrum wie die SeeSnake Compact2. Erweitert wird dieses Inspektionssystem um die TruSense Technologie – für noch deutlichere Bilder mit klarer Tiefensicht und angezeigtem Kamerawinkel aus dem Inneren der Leitung.
Kompatibel mit allen SeeSnake CSx Monitoren.
Daten und Fakten
- Inkl. 40 m (131′) Schubkabel
- Inkl. 25 mm (1″) selbstnivellierender Kamerakopf
- Eingebauter Sender und Meterzähler
- Kameratechnologie mit TruSense Technologie bietet HDR und TiltSense
Technische Daten
Leitungskapazität | 40 mm bis 150 mm (1,5″ bis 6″) |
Schubkabellänge | 40 m (131′) |
Schubkabeldurchmesser | 6,7 mm (0,26″) |
Schubkabelkern | 3 mm (0,12″) Fiberglas |
Schubkabelbiegung – minimal Radius | 64 mm (2,5″) |
Gewicht (ohne Akkus) | 7,8 kg (17,2 lbs.) |
Kamerakopf | 25 mm (1″), selbstnivellierend |
Auflösung | 656 x 492 (NTSC), 768 X 576 (PAL) |
Lichtquelle | 6 LEDs |
Sender | 512 Hz (FleXmitter) |
Schutzklasse ohne Monitor | IPx6 |

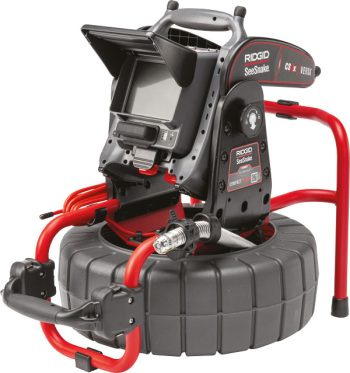

SeeSnake® COMPACT M40
Die kompakte M40 Videoinspektionseinheit mit TruSense Technologie – und mäßig steifem Schubkabel für eine optimale Mischung aus Navigationsfähigkeit und Stabilität. Ideal für Haupt- und Nebenleitungen (40-200 mm / 1,5-8″) mit weniger Bögen.
Kompatibel mit allen SeeSnake CSx Monitoren.
Daten und Fakten
- Inkl. 40 m (131′) Schubkabel
- Inkl. 25 mm (1″) selbstnivellierender Kamerakopf
- Eingebauter Sender und Meterzähler
- Kameratechnologie mit TruSense Technologie bietet HDR und TiltSense
Technische Daten
Schubkabellänge | 40 m (131′) |
Schubkabeldurchmesser | 9,1 mm (0,36″) |
Fiberglaskerndurchmesser | 3,5 mm (0,14″) |
Biegeradius (Minimum) | 76 mm (3″) |
Systemgewicht | 12 kg (26,5 lbs.) |
Trommelgewicht | 9,8 kg (22 lbs.) |
Trommeldurchmesser | 61 cm (24″) |
Kamerakopf | Selbstnivellierend |
Länge | 25 mm (1″) |
Durchmesser | 25 mm (1″) |
Lichtquelle | Hochintensive LED |
Senderfrequenz | 512 Hz, FleXmitter |
IP Klasse ohne Monitor | IPx6 |
SeeSnake® microReel
Die microReel™ Serie bietet eine gringe Größe und eine hohe Manövrierfähigkeit für Inspektionen bei kleinen Durchmessern und engen Bögen (auch 90° möglich). In zwei unterschiedlichen Trommeln erhältlich.
Kompatibel mit allen SeeSnake Monitoren sowie der micro CA-350 Handinspektionskamera.
Meterzähler optional (bei L100C)
Handlichkeit
Die microReel Serie ist nur halb so groß, wie vergleichbare Systeme und ist daher leicht auch in kleinen Fahrzeugen verstauen und ohne Mühe zum Einsatzort transportieren.
Langlebigkeit
Kamerakopf und Federeinheit sind aus gehärtetem Edelstahl gefertigt, um die Lebensdauer zu erhöhen.
Flexibilität
Austauschbare Trommeln für noch mehr Flexibilität bei Deinen Einsätzen (L 100-Serie, D65S & N85S)
Technische Daten
Leitungskapazität | 40 mm bis 110 / 125 mm (1,5″ bis 4 / 5″) |
Schubkabellänge | 30 m (100′) |
Schubkabeldurchmesser | 6,7 mm (0,265″) |
Gewicht (ohne Akkus) | 4,7 / 5,3 kg (10,3 / 11,6 lbs.) |
Kamerakopf | 25 mm (1″), selbstnivellierend |
Lichtquelle | 6 LEDs |
Wasserdicht (ohne Monitor) | 81 m (266′) |
Betriebstemperatur | 0 °C bis 46 °C (32 °F bis 115 °F) |

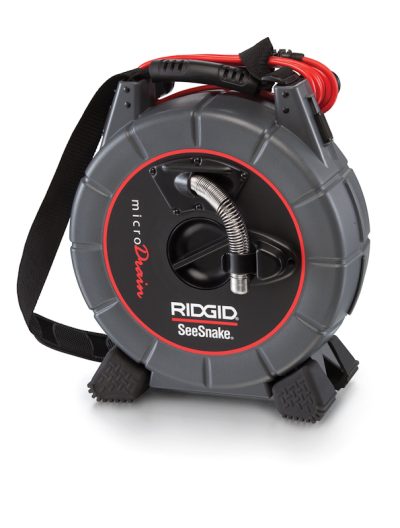

SeeSnake® microDrain™
microDrain™ Videoinspektionssystem ist ein kompaktes und flexibles System mit hervorragender Manövrierfähigkeit in Leitungen mit kleinem Durchmesser und engen Bögen.
Ideal bei Toilettengeruchsverschlüsse oder P-Siphons.
Kompatibel mit den meisten SeeSnake Monitoren sowie der micro CA-350 Handinspektionskamera.
Meterzähler nicht erhältlich.
Handlichkeit
Die microDrain Serie ist nur halb so groß, wie vergleichbare Systeme und ist daher leicht auch in kleinen Fahrzeugen verstauen und ohne Mühe zum Einsatzort transportieren.
Langlebigkeit
Kamerakopf und Federeinheit sind aus gehärtetem Edelstahl gefertigt, um die Lebensdauer zu erhöhen.
Anwendungsbereich
Die nanoReel Standardtrommel erlaubt die Inspektion von Leitungen mit besonders geringen Durchmessern (25-50 mm / 1-2″). In Leitungssystemen ab 30 mm können 90° Bögen problemlos überwunden werden.
Technische Daten
Kameradurchmesser | 15,5 mm (0,61″) |
Kabellänge | 25 m (85′) |
Kabeldurchmesser | 6,3 mm (0,25″) |
Leitungskapazität | 32 bis 75 mm oder 100 mm (1¼” bis 3 / 4″) |
Gewicht | 3,9 kg (8,6 lbs.) oder 4,4 kg (9,8 lbs.). |
Größe | Länge 33,7 cm (13,25″), Breite 16,8 cm (6,6″), Höhe 36,1 cm (14,2″). |
Auflösung | 656 x 492 NTSC |
Kugelführung | Zwei im Lieferumfang enthalten |
Sender | Standard bei microDrain mit 20 m (65″), 512 Hz |
