Einen Kanalschacht zu sanieren bedeutet, die Substanz des Schachts zu erneuern oder zu stabilisieren, ohne ihn vollständig auszugraben und auszutauschen. Grabenlose Verfahren wie Beschichtungen, Inliner oder Verpressungen stellen die Dichtigkeit und Tragfähigkeit wieder her. Welche Methode die richtige ist, hängt von Art und Ausmaß der Schäden ab. In diesem Artikel beantwortest du alle wichtigen Fragen rund um die Schachtsanierung.
Welche Schäden machen eine Schachtsanierung notwendig?
Eine Schachtsanierung wird notwendig, wenn die Dichtigkeit, Standsicherheit oder Substanz des Schachts nicht mehr den geltenden Anforderungen entspricht. Typische Schadensbilder sind Risse im Schachtmauerwerk, undichte Fugen, korrodiertes Beton- oder Ziegelmaterial, eingedrungene Wurzeln sowie abgebrochene oder fehlende Steigeisen. Auch Ablagerungen, die die Funktion dauerhaft beeinträchtigen, können eine Sanierung auslösen.
Die Ursachen für diese Schäden sind vielfältig. Chemische Angriffe durch Schwefelwasserstoff und biogene Schwefelsäurekorrosion zersetzen Beton von innen. Setzungen im Erdreich belasten das Mauerwerk mechanisch. Und schlicht das Alter: Viele Schächte in Deutschland stammen aus den 1950er bis 1980er Jahren und haben ihre technische Nutzungsdauer längst überschritten.
Ob ein Schacht tatsächlich sanierungsbedürftig ist, stellt eine Kanalinspektion fest. Gemäß DIN EN 13508 werden Schäden klassifiziert und dokumentiert, sodass eine fundierte Entscheidungsgrundlage für die Sanierungsplanung entsteht. Wer regelmäßige Inspektionen durchführt, erkennt Probleme frühzeitig und vermeidet teure Folgeschäden.
Welche Verfahren gibt es zur Schachtsanierung?
Für die Schachtsanierung stehen im Wesentlichen drei grabenlose Verfahrensgruppen zur Verfügung: Beschichtung, Auskleidung und Verpressung. Welches Verfahren eingesetzt wird, richtet sich nach dem Schadenstyp, der Schachtgeometrie und den statischen Anforderungen.
Beschichtungsverfahren

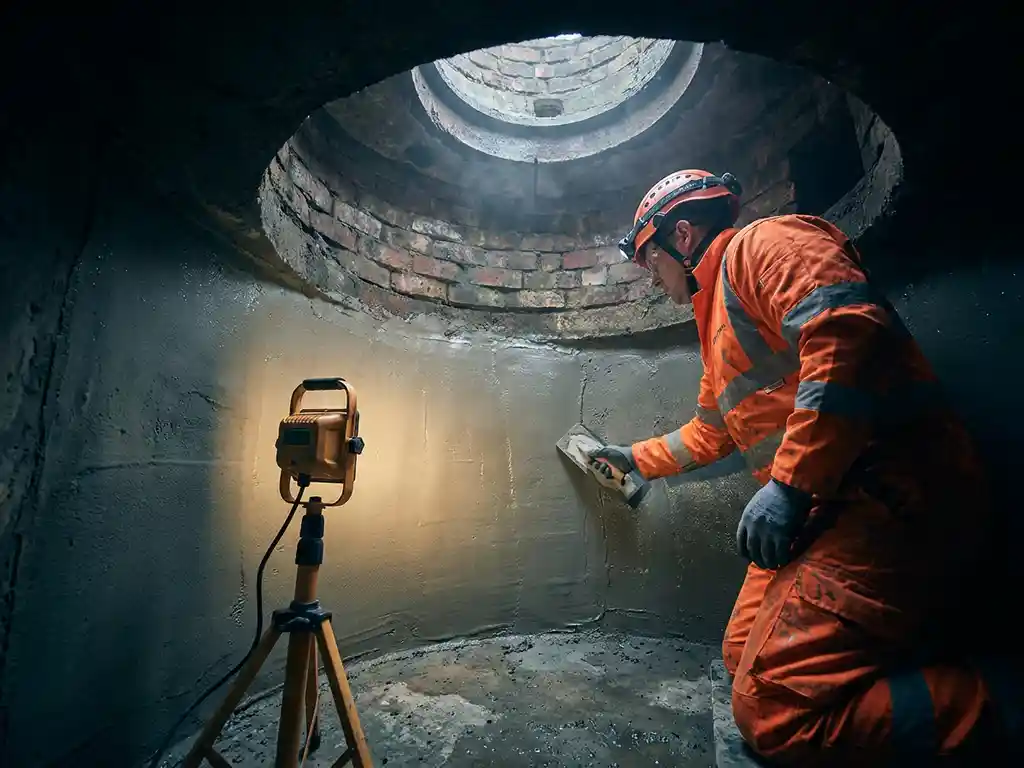

Bei der Beschichtung wird eine reaktive Kunststoffmasse, häufig Epoxidharz oder Polyurethan, auf die Schachtwandung aufgetragen. Das Material schließt Risse, dichtet Fugen und schützt vor weiterer Korrosion. Dieses Verfahren eignet sich besonders bei flächigen Schäden und wenn die Grundsubstanz des Schachts noch ausreichend tragfähig ist.
Auskleidungsverfahren
Bei stärker geschädigten Schächten kommen Inliner oder vorgefertigte Schachtelemente zum Einsatz. Ein flexibler oder formstabiler Liner wird in den Schacht eingebracht und ausgehärtet, sodass eine neue, glatte Innenschale entsteht. Diese Methode bietet hohe statische Eigenständigkeit und ist auch bei stark korrodiertem Bestand geeignet.
Verpressung und Injektion
Undichte Fugen und Risse lassen sich gezielt mit Injektionsharzen verpressen. Das Material dringt in die Schadstelle ein, härtet aus und stellt die Dichtigkeit punktuell wieder her. Dieses Verfahren ergänzt häufig die beiden anderen Methoden oder wird als Kanalpunktreparatur eigenständig eingesetzt, wenn nur einzelne Schadstellen vorliegen.
Wie läuft eine grabenlose Schachtsanierung ab?
Eine grabenlose Schachtsanierung folgt einem klar strukturierten Ablauf: Inspektion, Reinigung, Vorbereitung der Oberfläche, Einbringen des Sanierungsmaterials und abschließende Qualitätsprüfung. Der gesamte Prozess findet von der Schachtöffnung aus statt, ohne den Boden rund um den Schacht aufzugraben.
- Kanalinspektion: Eine TV-Inspektion dokumentiert alle Schäden gemäß DIN EN 13508 und liefert die Grundlage für die Verfahrensauswahl.
- Kanalreinigung: Ablagerungen, Wurzeln und loses Material werden per Hochdruckspülung entfernt, damit das Sanierungsmaterial haftfähig aufgebracht werden kann.
- Untergrundvorbereitung: Mürber Beton wird abgetragen, Steigeisen werden gesichert oder entfernt, und die Oberfläche wird getrocknet.
- Sanierung: Das gewählte Verfahren wird fachgerecht eingebracht, ob Beschichtung, Liner oder Injektion.
- Qualitätsprüfung: Eine abschließende Dichtheitsprüfung und TV-Inspektion bestätigen den Sanierungserfolg und dokumentieren ihn rechtssicher.
Der Vorteil der grabenlosen Methode liegt auf der Hand: Straßen, Gehwege und Grünflächen bleiben weitgehend unberührt. Der Verkehr wird kaum beeinträchtigt, und die Bauzeit reduziert sich erheblich gegenüber einer offenen Bauweise.
Was kostet eine Schachtsanierung?
Die Kosten für eine Schachtsanierung hängen von Schachttiefe, Schadensausmaß, gewähltem Verfahren und regionalen Marktpreisen ab. Grob orientiert bewegen sich die Kosten für eine grabenlose Schachtsanierung je nach Aufwand zwischen einigen Hundert und mehreren Tausend Euro pro Schacht. Eine pauschale Zahl lässt sich ohne Inspektion nicht seriös nennen.
Folgende Faktoren beeinflussen den Preis maßgeblich:
- Tiefe und Durchmesser des Schachts
- Art und Umfang der vorhandenen Schäden
- Gewähltes Sanierungsverfahren (Beschichtung, Liner, Injektion)
- Notwendige Vorarbeiten wie Reinigung und Untergrundvorbereitung
- Zugänglichkeit des Schachts und Verkehrssicherung
Im Vergleich zur offenen Bauweise ist die grabenlose Kanalsanierung in aller Regel deutlich wirtschaftlicher, weil Tiefbaukosten, Wiederherstellungsarbeiten an der Oberfläche und lange Sperrungszeiten entfallen. Wer die Kosten für Kanalreinigung und Inspektion bereits einplant, spart langfristig, weil Schäden früh erkannt und kostengünstig behoben werden können.
Wer darf Kanalschächte sanieren?
Kanalschächte dürfen nur von Fachunternehmen saniert werden, die nachweislich über die notwendige Qualifikation, Ausrüstung und Zertifizierung verfügen. In Deutschland sind die Anforderungen durch technische Regelwerke wie die DIN EN 13508 sowie durch berufsgenossenschaftliche Vorschriften für das Arbeiten in engen Räumen klar definiert.
Für die grabenlose Kanalsanierung gelten zusätzlich herstellerspezifische Systemzulassungen. Wer zertifizierte Systemprodukte einsetzen möchte, muss in der Regel eine Schulung beim Systemhersteller absolvieren und nachweisen, dass das Verarbeitungspersonal fachkundig ist. Das schützt nicht nur die Qualität der Sanierung, sondern auch die Gewährleistungsansprüche des Auftraggebers.
Für Kommunen und Netzbetreiber gilt zudem, dass Sanierungsarbeiten an öffentlichen Kanälen häufig ausschreibungspflichtig sind und nur an zugelassene Unternehmen vergeben werden dürfen. Die Anforderungen an Partner sind entsprechend hoch.
Wie lange hält eine sanierte Schachtkonstruktion?
Eine fachgerecht durchgeführte Schachtsanierung hält je nach Verfahren und Belastung in der Regel mehrere Jahrzehnte. Für qualitativ hochwertige Liner- und Beschichtungssysteme werden in der Praxis Nutzungsdauern von 50 Jahren und mehr angestrebt, sofern die Sanierung normgerecht ausgeführt und regelmäßig inspiziert wird.
Entscheidend für die Lebensdauer sind drei Faktoren:
- Qualität der Ausführung: Nur eine sorgfältige Untergrundvorbereitung und normgerechte Verarbeitung garantieren, dass das Sanierungsmaterial dauerhaft haftet und dicht bleibt.
- Materialqualität: Zertifizierte Systemprodukte mit nachgewiesenen Materialeigenschaften bieten eine deutlich höhere Sicherheit als nicht geprüfte Alternativen.
- Regelmäßige Inspektion: Auch eine sanierte Schachtkonstruktion sollte in festgelegten Intervallen inspiziert werden, um frühzeitig neue Schäden zu erkennen.
Wer auf zertifizierte Systemlösungen setzt und die Sanierung von qualifizierten Fachunternehmen ausführen lässt, kann von einer langen Nutzungsdauer ausgehen und vermeidet teure Nachsanierungen innerhalb kurzer Zeit.
So unterstützt Bodenbender dich bei der Schachtsanierung
Wir bei Bodenbender sind seit mehr als 50 Jahren in der grabenlosen Kanal- und Schachtsanierung tätig und haben in dieser Zeit ein umfassendes Systemportfolio entwickelt, das alle relevanten Sanierungsaufgaben abdeckt. Als Hersteller und Systemanbieter liefern wir nicht nur die Produkte, sondern begleiten dich durch den gesamten Prozess.
- Zertifizierte Systemlösungen: Unsere Produkte wie der PL®-Inliner, der PL®-PointLiner und der Airbagliner® erfüllen höchste Qualitäts- und Sicherheitsstandards für die grabenlose Kanalsanierung.
- Schulung und Qualifizierung: Über die Relining Academy schulen wir dein Team im sicheren und fachgerechten Umgang mit unseren Systemlösungen.
- Individuelle Fahrzeugausrüstung: Wir bauen Sanierungsfahrzeuge nach deinen Anforderungen aus, um dich von der Planung bis zur Übergabe zu unterstützen.
- Persönliche Beratung: Unser Team hilft dir, das richtige Verfahren für deinen spezifischen Sanierungsfall zu finden.
Du möchtest wissen, welches Verfahren für deinen Schacht am besten geeignet ist? Nimm jetzt Kontakt auf und lass dich von unseren Experten beraten.
