Der Hauptunterschied zwischen grabenloser und offener Kanalsanierung liegt im Bauaufwand: Bei der grabenlosen Methode wird der Kanal von innen heraus saniert, ohne dass die Erde darüber aufgegraben werden muss. Die offene Bauweise hingegen erfordert das vollständige Freilegen der Rohrleitung. Für die meisten Schadensbilder ist die grabenlose Variante heute die bevorzugte Lösung, weil sie schneller, günstiger und weniger störend ist. In diesem Artikel findest du Antworten auf die wichtigsten Fragen rund um beide Methoden.
Welche Verfahren zählen zur grabenlosen Kanalsanierung?
Zur grabenlosen Kanalsanierung zählen alle Methoden, bei denen beschädigte Rohrleitungen und Kanäle ohne Erdaufschluss von innen repariert oder erneuert werden. Die gängigsten Verfahren sind das Inlining, die Punktreparatur, das Berstlining sowie die Schachtsanierung. Entscheidend ist, dass kein oder nur minimaler Bodenaushub notwendig ist.
Im Detail unterscheidet man zwischen folgenden Hauptverfahren:

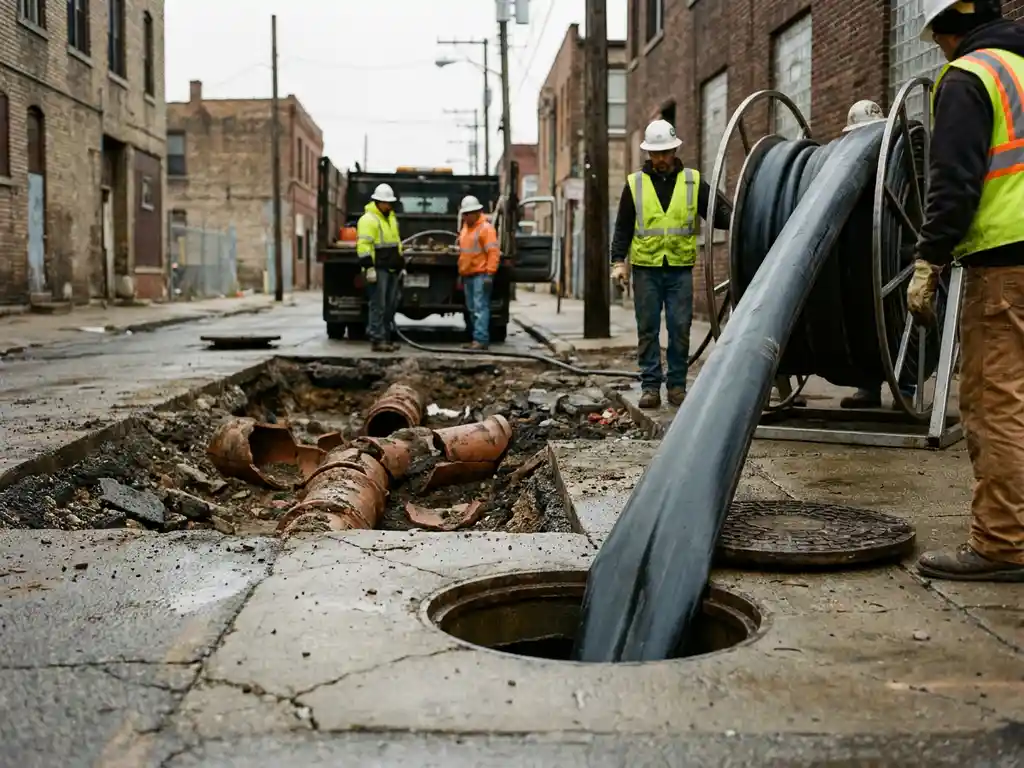

- Schlauchlining (Inlining): Ein mit Kunstharz getränkter Schlauch wird in den Kanal eingebracht und dort ausgehärtet. Er bildet ein neues, stabiles Rohr im alten Rohr.
- Kanalpunktreparatur: Lokal begrenzte Schäden werden gezielt mit einem Kurzliner oder Roboter repariert, ohne die gesamte Leitung zu sanieren.
- Berstlining: Das alte Rohr wird von innen aufgebrochen und gleichzeitig ein neues Rohr eingezogen.
- Schachtsanierung: Kanalschächte werden durch Beschichtungen, Injektionen oder vorgefertigte Inliner von innen abgedichtet und stabilisiert.
- Roboterfräsung: Hindernisse wie Wurzeleinwüchse oder Scherbenversätze werden mit einem Fräsroboter beseitigt, bevor andere Sanierungsmaßnahmen folgen.
Alle diese Verfahren setzen eine vorherige Kanalinspektion voraus, bei der der Zustand des Rohrsystems per Kamera dokumentiert wird. Die Ergebnisse bilden die Grundlage für die Wahl des passenden Sanierungsverfahrens.
Wie funktioniert die offene Bauweise bei der Rohrsanierung?
Bei der offenen Bauweise wird der Boden über der Rohrleitung vollständig aufgegraben, bis das schadhafte Rohr freigelegt ist. Anschließend wird das Rohr repariert oder komplett ausgetauscht. Danach wird die Grube wieder verfüllt und die Oberfläche, zum Beispiel Straße oder Pflaster, wiederhergestellt.
Das Verfahren folgt einem klar strukturierten Ablauf:
- Absperrung und Sicherung der Baustelle
- Aufbruch der Oberfläche (Asphalt, Pflaster, Erdreich)
- Aushub bis zur Rohrsohle
- Freilegung, Reparatur oder Austausch des Rohres
- Wiederverfüllung und Verdichtung des Bodens
- Wiederherstellung der Oberfläche
Die offene Bauweise ist ein bewährtes Verfahren, das seit Jahrzehnten eingesetzt wird. Sie erfordert jedoch erhebliche Ressourcen: schweres Gerät, Sperrung von Verkehrswegen und eine aufwendige Wiederherstellung der Oberflächen. Gerade in dicht besiedelten Gebieten oder unter stark befahrenen Straßen bedeutet das erhebliche Einschränkungen für Anwohner und Verkehr.
Was sind die Vorteile der grabenlosen gegenüber der offenen Sanierung?
Die grabenlose Kanalsanierung bietet gegenüber der offenen Bauweise entscheidende Vorteile: Sie ist in der Regel schneller, kostengünstiger im Gesamtprojekt, verursacht deutlich weniger Lärm und Staub und schont die bestehende Infrastruktur. Straßen, Gehwege und Bepflanzungen bleiben weitgehend intakt.
Die wichtigsten Vorteile im Überblick:
- Geringer Flächenbedarf: Kein großflächiger Erdaushub, dadurch minimale Beeinträchtigung des Umfelds
- Kürzere Bauzeit: Viele Maßnahmen lassen sich innerhalb weniger Stunden oder Tage abschließen
- Schutz der Infrastruktur: Leitungen, Kabel und Fundamente in der Nähe werden nicht gefährdet
- Nachhaltigkeit: Weniger Materialverbrauch, geringerer CO₂-Fußabdruck durch reduzierten Maschineneinsatz
- Weniger Verkehrsbehinderungen: Straßen können oft weiter genutzt werden
- Längere Lebensdauer: Moderne Inliner und Beschichtungen erreichen Nutzungsdauern von 50 Jahren und mehr
Gerade unter dem Gesichtspunkt der nachhaltigen Kanalsanierung gewinnt die grabenlose Methode immer mehr an Bedeutung. Sie schont nicht nur die Umwelt, sondern reduziert auch die Folgekosten durch weniger Wiederherstellungsaufwand erheblich.
Wann ist die offene Bauweise trotzdem die bessere Wahl?
Die offene Bauweise ist dann die bessere Wahl, wenn das Rohr vollständig kollabiert ist, die Geometrie so stark verändert wurde, dass kein Gerät mehr eingefahren werden kann, oder wenn gleichzeitig andere Leitungen verlegt werden müssen. Auch bei sehr alten Rohren aus Materialien, die sich nicht von innen sanieren lassen, bleibt der Aushub die sicherere Option.
Konkrete Situationen, in denen die offene Methode sinnvoll ist:
- Totalversagen der Rohrstruktur ohne tragfähige Restwandung
- Gleichzeitiger Neubau oder Umverlegung von Leitungen
- Rohrdurchmesser, die für grabenlose Technik zu groß oder zu klein sind
- Schadhafte Verbindungen an mehreren Stellen, die eine Gesamterneuerung wirtschaftlicher machen
- Fehlende Zugangsmöglichkeiten für Schlauch- oder Linersysteme
In der Praxis empfiehlt sich immer eine gründliche Kanalinspektion und Beratung durch Fachleute, bevor eine Entscheidung getroffen wird. Nur auf Basis einer Kamerabefahrung und der Schadensklassifizierung nach DIN EN 13508 lässt sich zuverlässig beurteilen, welches Verfahren wirklich passt.
Welche Kosten entstehen bei beiden Sanierungsmethoden?
Die Kosten für grabenlose Kanalsanierung liegen in der Regel unter den Gesamtkosten der offenen Bauweise, wenn man alle Positionen einbezieht. Während das eigentliche Sanierungsverfahren bei der grabenlosen Methode teurer erscheinen kann, entfallen teure Folgekosten wie Straßenwiederherstellung, Verkehrssicherung und Wiederherstellung der Grünflächen.
Kosten grabenlose Kanalsanierung
Die Kosten für grabenlose Kanalsanierung hängen stark vom gewählten Verfahren, dem Rohrdurchmesser und der Schadensausdehnung ab. Eine Kanalpunktreparatur ist deutlich günstiger als eine Langstreckensanierung. Hinzu kommen die Kosten für Kanalreinigung und Kanalinspektion, die vor jeder Sanierungsmaßnahme anfallen. Kanalreinigungskosten variieren je nach Aufwand, Länge der Strecke und Verschmutzungsgrad.
Kosten offene Bauweise
Bei der offenen Bauweise müssen neben den eigentlichen Rohrarbeiten auch Baggerkosten, Entsorgungskosten für Aushub, Straßenaufbruch und Wiederherstellung der Oberfläche einkalkuliert werden. In städtischen Gebieten kommen Kosten für Verkehrsabsicherung, Umleitungen und eventuelle Schadensersatzansprüche durch Dritte hinzu. Diese Nebenkosten übersteigen oft die reinen Materialkosten.
Als grobe Orientierung gilt: Je mehr Oberfläche wiederhergestellt werden muss und je komplexer das Umfeld, desto deutlicher ist der Kostenvorteil der grabenlosen Methode.
Welche Methode eignet sich für welchen Schadenstyp?
Die Wahl der Sanierungsmethode hängt direkt vom Schadenstyp ab. Risse, Undichtigkeiten, Wurzeleinwüchse und leichte Verformungen lassen sich hervorragend grabenlos sanieren. Vollständige Rohrbrüche, Lageabweichungen oder der gleichzeitige Neubau von Leitungen erfordern dagegen häufig die offene Bauweise.
Hier eine Übersicht nach Schadenstyp:
- Risse und Haarrisse: Schlauchlining oder Punktreparatur, grabenlos
- Undichte Muffen: Injektionsverfahren oder Kurzliner, grabenlos
- Wurzeleinwüchse: Fräsung, anschließend Inlining, grabenlos
- Scherbenversatz: Je nach Ausmaß grabenlos mit Roboter oder offen
- Rohrbruch mit Lageversatz: In der Regel offene Bauweise
- Kompletter Rohrkollaps: Offene Bauweise oder Berstlining je nach Restquerschnitt
Für die Aufgabe, einen Kanalschacht zu sanieren, gilt Ähnliches: Risse und Undichtigkeiten im Schacht lassen sich durch Beschichtungen oder Inliner grabenlos beheben. Nur bei strukturellen Totalschäden ist ein Austausch des Schachtes notwendig. Eine präzise Schadensklassifizierung nach DIN EN 13508 ist dabei der entscheidende erste Schritt, um die wirtschaftlichste und technisch sinnvollste Lösung zu finden.
